聲測管

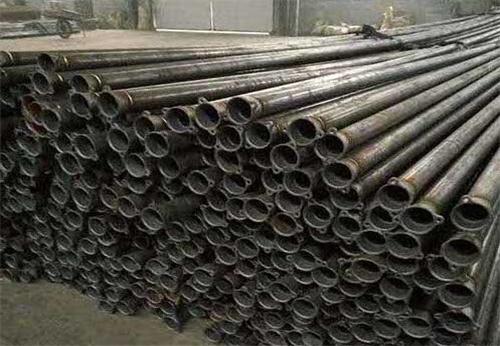

聲測管(Sonic Logging Pipe)是現不可少的聲波檢測管，利用聲測管可以檢測出一根樁的質量好壞，聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，管壁的厚度，以確保檢測工作順利進行。

聲測管選購

聲測管材質的選擇，以透聲率較大、便于安裝及費用較低為原則。

聲脈沖從發射換能器發出，通過耦合水到達水和聲測管管壁的界面，再通過管壁到達聲測管管壁與混凝土的界面，穿過混凝土后又需穿過另一聲測管的兩個界面而到達接收換能器。

因此，聲測管形成4個界面，每個界面的聲能透過系數可按下式計算：

式中：

——某界面的聲能透過系數；

——界面兩側介質的聲阻抗率

發射和接收換能器之間4個界面的總透聲系數為

聲阻抗率較低，用做聲測管具有較大的透聲率，通�？捎糜谳^小的灌注樁，在大型灌注樁中使用時應慎重，因?yàn)榇笾睆綐缎韫嘧⒋罅炕炷�土，水泥的水化熱不易發散：鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。

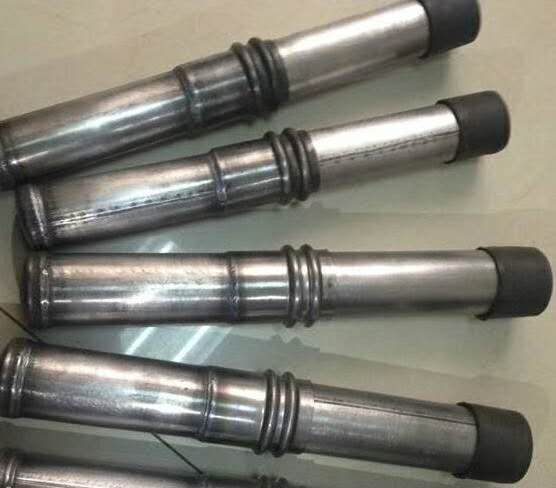

聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。

聲測管的用途

聲測管除了用作檢測通道及取代一部分鋼筋截面外，還可作為樁底壓漿的管道。試驗證明，經樁底漿處理的灌注樁，可大幅度提高其承載力。同時聲測管還可作為事故樁缺陷沖洗與壓漿處理的管道，這時需采取措施把需壓漿的缺陷部位的管道打穿。
超聲波透射法檢測，對聲測管總體的要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。

當聲測管材料或安裝工藝較差時，可能造成漏漿、堵管、斷裂、彎曲、下沉、變形等事故的發生，對超聲波透射法進行樁基完整性檢測產生較大影響，甚至于無法進行超聲波透射法檢測。

堵管處理方法

1、對于既定的檢測方案原則上不得更改。

2、“通管”：當聲測管堵塞時，施工單位應采取有效措施進行“通管”，可采用下述3種方法：
①用粗長鋼筋捅通測管；
②用高壓水沖洗清管；
③采用鉆機配小鉆頭進行掃孔。

3、當無法“通管”時，按以下原則處理：
①、當為某橋的第一根樁時，必須進行抽芯檢測。
②、當為某橋的非第一根樁時，施工單位按附表1的格式填寫《變更檢測方法申請表》，并經監理、業主代表和監督負責人簽名同意后，予以實施。
③、若某橋多次出現堵管問題，須適時進行抽芯檢測。

4、增加的檢測費用由施工單位承擔。

5、監理須要求施工單位在申報檢測前對聲測管進行檢查；當需更改檢測方案時，提前完善相關手續，避免因聲測管檢測問題影響施工的順利推進。
